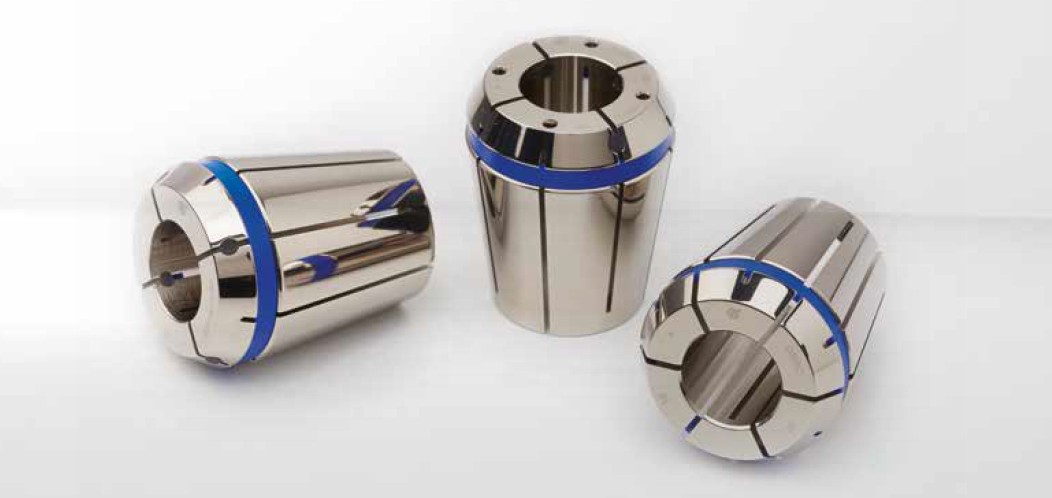

PINZE DI SERRAGGIO GERC

FAHRION ha la più ampia scelta di pinze di serraggio con varie forme e molteplici tipologie: per differenti impieghi delle pinze di serraggio DIN ISO 15488 (ER/ESX).

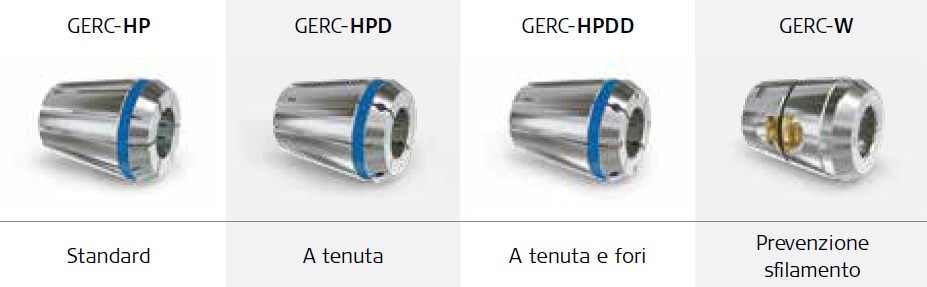

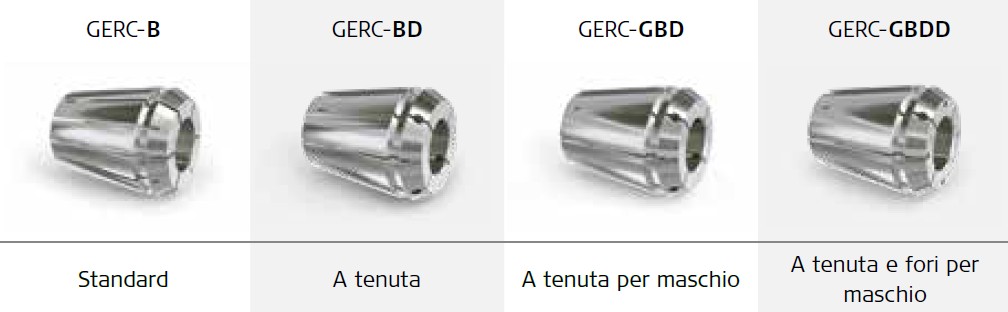

I vantaggi delle pinze di serraggio FAHRION/ / DIN ISO 15488 - GERC-B e GERC-HP (ER/ESX)
/ Precisione

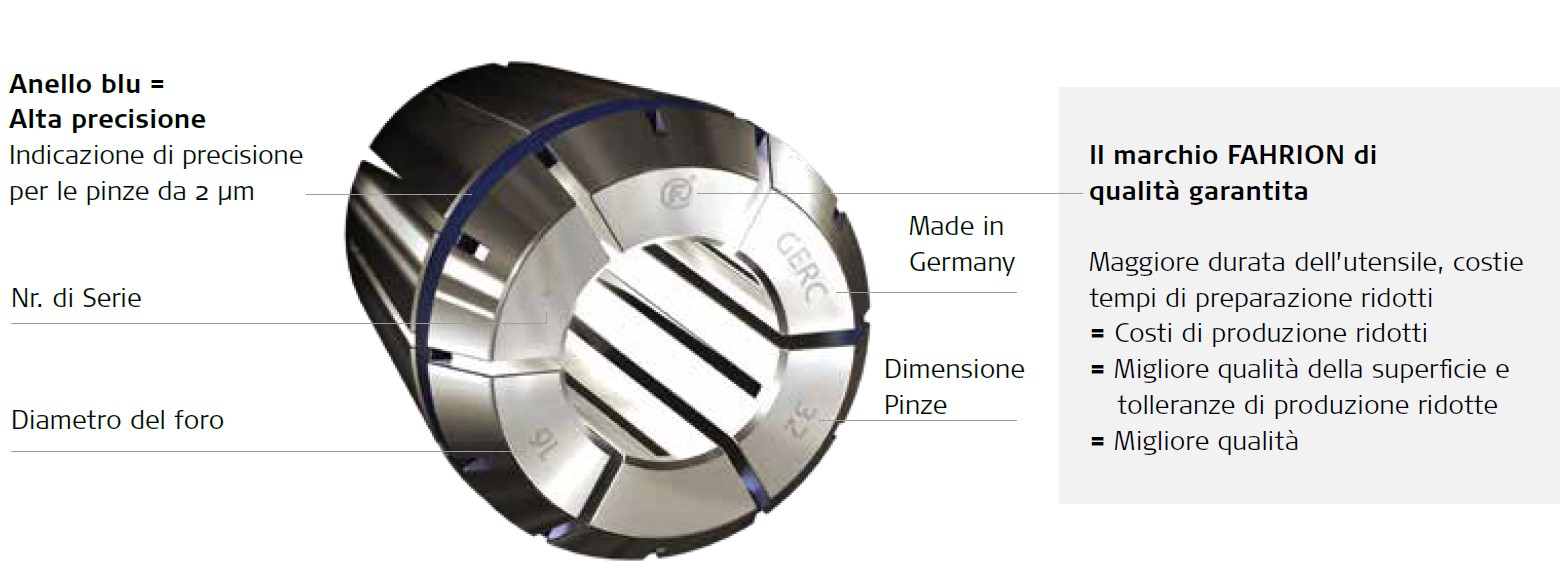

Le pinze di serraggio di precisione FAHRION DIN ISO 15488-B (ER/ESX) elevano lo standard in fatto di concentricità e ripetibilità, che negli articoli da GERC11-B a GERC40-B è di 5 μm e negli articoli da GERC11-HP a  GERC40-HP di 2 μm.
/ Stabilità
Sono sufficienti solo 12 spacchi per ottenere un bloccaggio efficiente e sicuro sul diametro nominale delle pinze DIN ISO 15488. Ciò è possibile grazie ad un acciaio prodotto appositamente per noi e ad uno specifico trattamento termico. Rispetto alle pinze di serraggio
con 16 spacchi le nostre pinze di serraggio presentano una minor capacità al bloccaggio quando sono „collassate“ al valore minimo del campo di ciascuna di esse.
/ Rispetta le superfici
Gli angoli non sono semplicemente sbavati, ma anche arrotondati, per proteggere il cono interno del portautensile a pinze da possibili segni. Questi punti costituiscono il presupposto per la garanzia di una concentricità sempre elevata.
/ Elevata tenuta e rigidità, elevato fattore di portanza, notevole concentricità del sistema

/ Alta resistenza alla corrosione con GERC-B e GERC-HP grazie alla versione superrifinita con FAHRION|Protect!

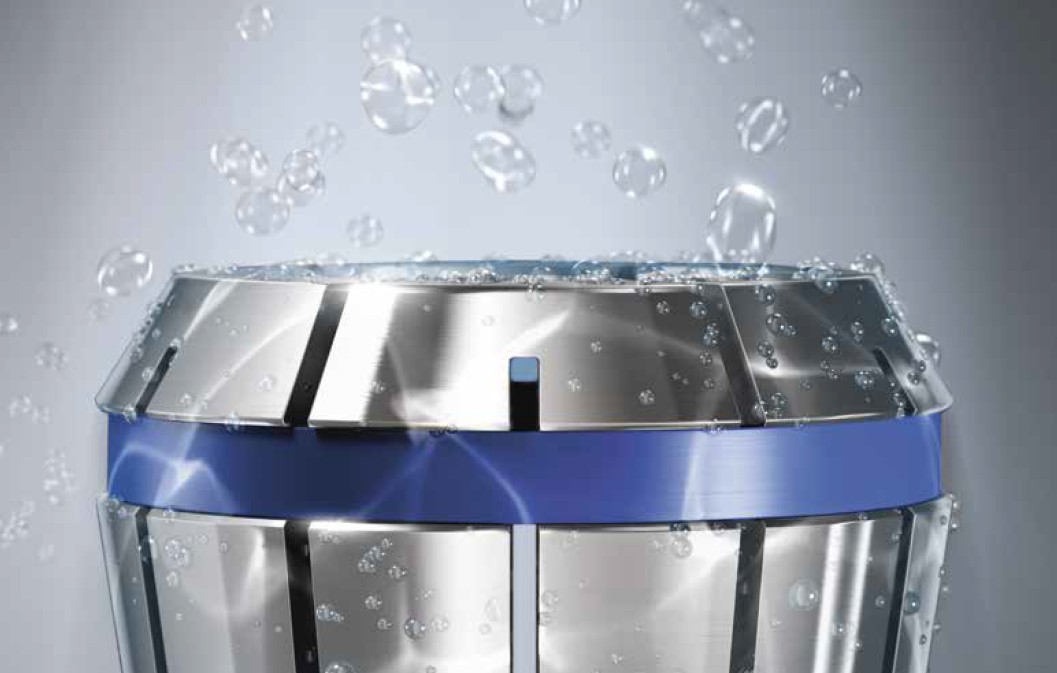

/ FAHRION| Protect: tecnologia d'avanguardia antiossidazione
L’ossidazione delle pinze portautensili accorcia la vita dei vostri utensili e comporta inoltre una perdita in termini di precisione. Per questa ragione abbiamo progettato FAHRION|Protect: una tecnologia all’avanguardia che protegge a lungo le pinze portautensili dalla corrosione.

• La geometria originale tra la pinza portautensile e la sede conica nel mandrino portapezzo si mantiene protetto a lungo dalle irregolarità dovute alla corrosione.
• Aumenta il numero di pezzi entro le tolleranze previste con conseguente riduzione del numero dei pezzi difettosi.
• Potete mantenere i processi di produzione ad alti livelli, risparmiare tempo e garantire tempi di consegna più stretti.
• Una maggiore concentricità prolunga la durata degli utensili e potete risparmiare su tempi e costi con un minore magazzino utensili.
• Le pinze portautensile devono essere cambiate meno frequentemente e quindi possono essere impiegate più a lungo per applicazioni di precisione.

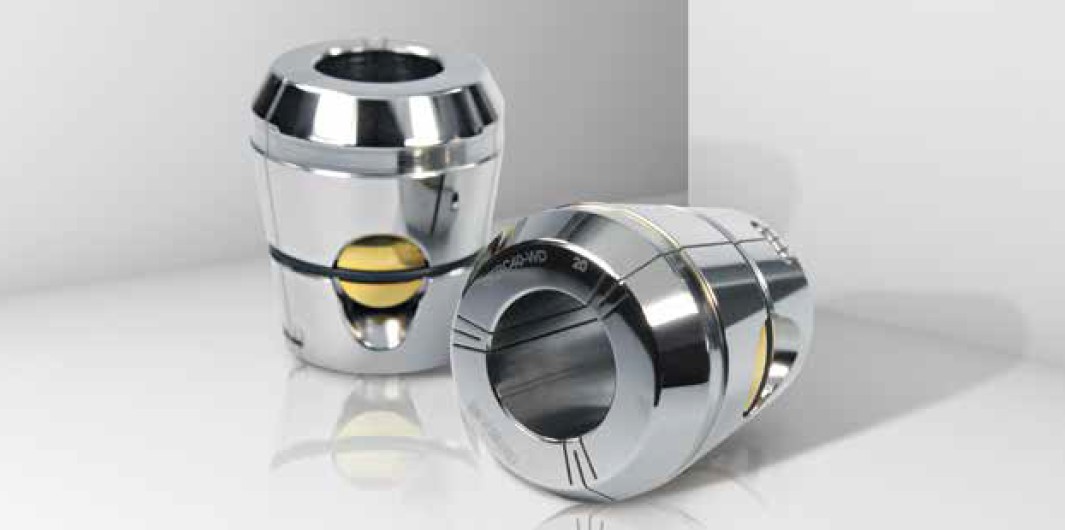

/ LE PINZE CON TASSELLO GERC-W

Non più rischi di sfilamento dell'utensile o microderive, 100% garantito. La soluzione è semplice e ingegnosa: si tratta di un tassello integrato nella pinza che agisce sul piatto Weldon dell'utensile, bloccandolo. Al serraggio, il tassello si posiziona sempre contro il fianco del piatto
Weldon e, in tal maniera, crea un bloccaggio senza la minima deviazione radiale. Il gambo dell'utensile è preso lungo tre linee, garantendone il posizionamento perfetto anche con grandi forze di taglio (con gambi con tolleranze fino a h9).

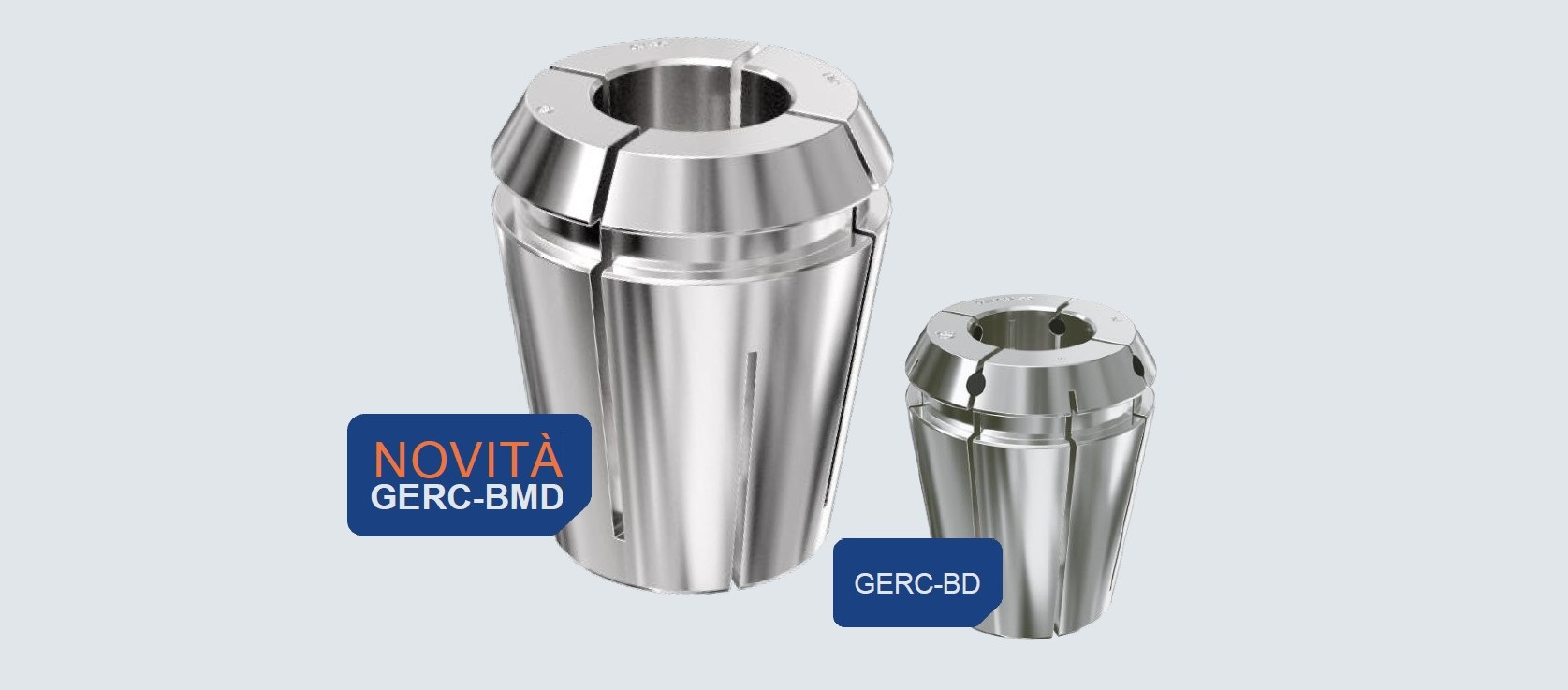

/ NOVITA': LE PINZE  GERC-BMD A TENUTA METALLICA

GERC-BMD amplia la gamma dei sistemi di serraggio FAHRION con un design a tenuta metallica per applicazioni con refrigerazione interno e tenuta a pressioni più elevate. Il design si basa su una geometria di tenuta metallica definita, senza elementi di tenuta elastici (come avviene, ad esempio, nel GERC-BD).

• Geometria di tenuta metallica senza elementi elastici
• Valori di concentricità minori di 5 μm
• Tolleranza cordolo utile: h8 o inferiore
• Tipologia cordolo: HA
• Rivestimento FAHRION|Protect per una maggiore durata
• Progettato per applicazioni in alta pressione

Vantaggi tecnici di GERC-BMD in fase di utilizzo:

• Refrigerazione interna fino a 120 bar - Erogazione stabile e costante del fluido refrigerante direttamente al tagliente, senza cali di pressione.
• Design che non necessita di manutenzione - Nessun O-ring o guarnizione in elastomero, nessun rischio invecchiamento e nessuna sostituzione necessaria.
• Progettato per durare nel tempo - Condizioni di processo costanti per lunghi periodi di utilizzo.
• Riduzione degli inconvenienti - L’eliminazione dei componenti soggetti a usura aumenta la stabilità e la prevedibilità del processo.

La funzione di tenuta del GERC-BMD si basa su un contatto metallico tra il codolo dell’utensile e la pinza. Ciò richiede che il codolo dell’utensile copra completamente il foro di serraggio. Le forme di codolo con contatto interrotto, come il modello Weldon, non sono adatte a causa del loro design.
