Sistema ISO PCBN
Il sistema di serraggio ISO PCBN della HORN è una gamma di utensili di tornitura, particolarmente adatto per la lavorazione delle Ghise (K) che utilizzano inserti in nitruro cubico di boro policristallino PCBN (Polycrystalline Cubic Boron Nitride) conformi agli standard ISO per utensili da taglio.
A differenza degli inserti ISO in PCBN saldobrasati, gli inserti in PCBN integrale consentono maggiori profondità di taglio e tollerano temperature più elevate e forze di taglio massime. Quest‘ultimo attributo è migliorato dal sistema di serraggio HORN. Grazie al design a spoglia neutra, il numero di inserti viene sfruttato appieno.
Nel contesto Horn, il sistema ISO PCBN comprende inserti intercambiabili e portautensili compatibili con i moduli ISO standardizzati, così da poter essere impiegati su macchine utensili comuni e con i classici portapinze e sistemi di serraggio ISO
Il sistema comprende 6 varianti di inserti a fissaggio meccanico con differenti geometrie correlate a 5 modelli di portautensili, al fine di fornire soluzioni adatte a troncatura, tornitura esterna, barenatura interna e lavorazioni interne ai fori.
/ Applicazioni

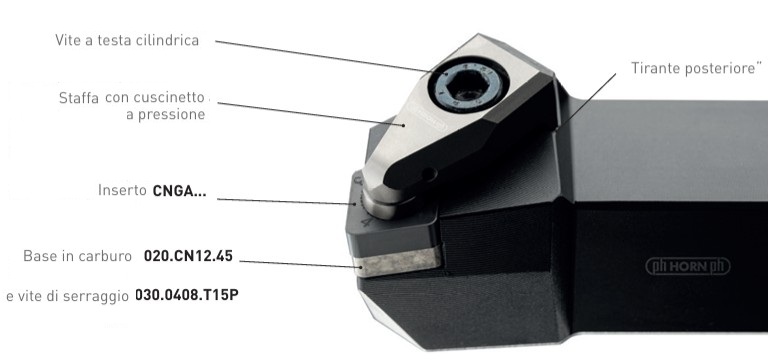

La gamma PCBN integrale è stata progettata per la lavorazione dei dischi dei freni, ma è ideale anche per la lavorazione generale della ghisa, fino al taglio pesante nelle condizioni più avverse. Il sistema di serraggio brevettato HORN combina tre importanti criteri: 1. L‘attrito tra il cuscinetto di spinta in metallo duro e l‘inserto è sempre generato da una superficie anulare definita. In questo modo si evitano le tensioni di compressione, come avviene nei sistemi disponibili in commercio. 2. Grazie all‘innesto del cuscinetto reggispinta in metallo duro nel foro e al piano inclinato dell‘elemento di serraggio, l‘inserto da taglio viene fissato alle superfici di contatto con una forza secondaria definita. Si evitano errori di serraggio e si aumenta la precisione. 3. Il foro conforme alle norme ISO degli inserti consente il serraggio anche nei sistemi portautensili esistenti.
